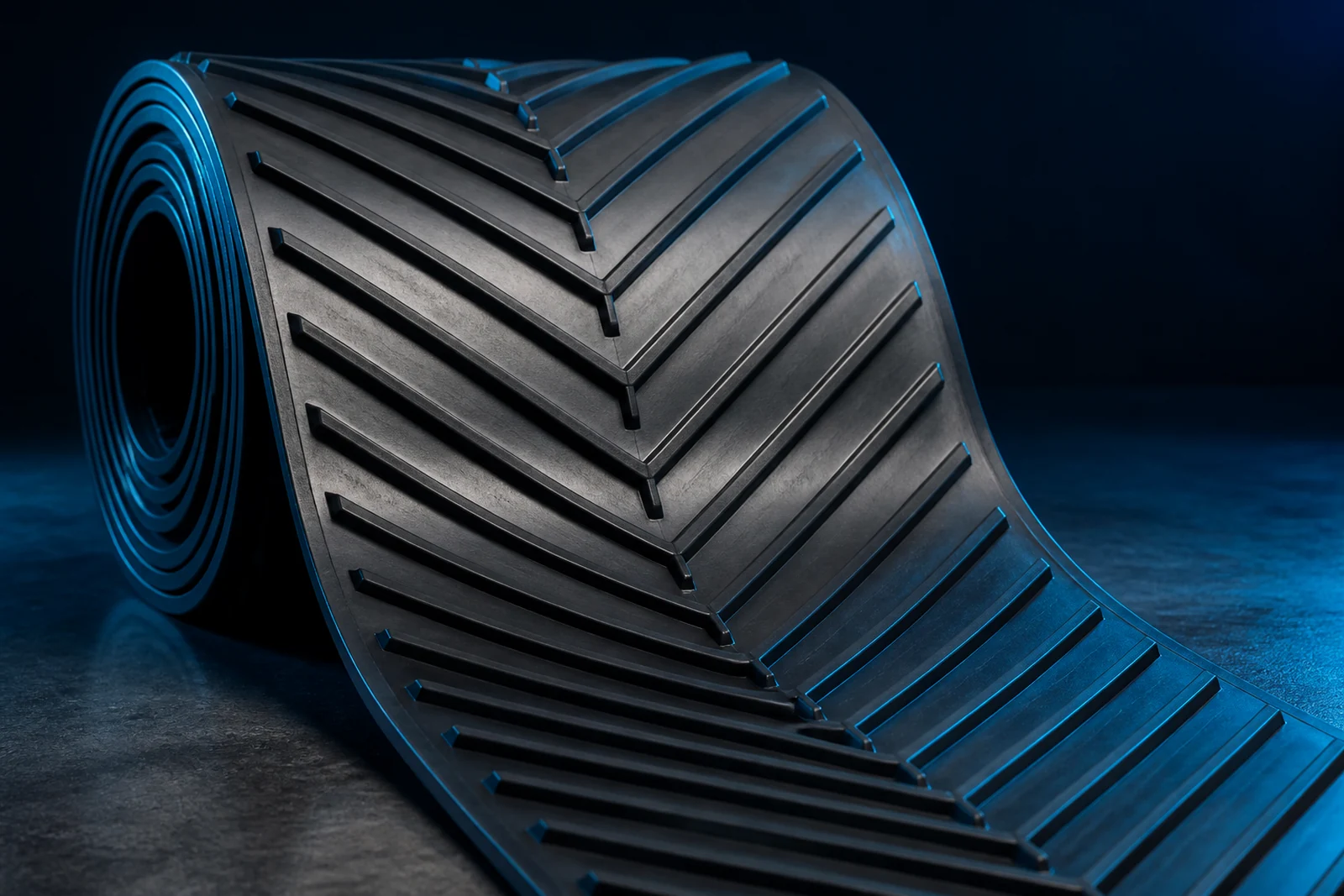

Відкритий V-профіль
Центральний канал полегшує сходження дрібного матеріалу та відведення вологи.
Зерно · пісок · сумішіШевронні конвеєрні стрічки
Шевронні конвеєрні стрічки мають рельєфний V-подібний профіль, який утримує матеріал та зменшує його скочування під час руху похилим транспортером. Підберемо стрічку за видом вантажу, кутом нахилу, шириною конвеєра та умовами експлуатації.

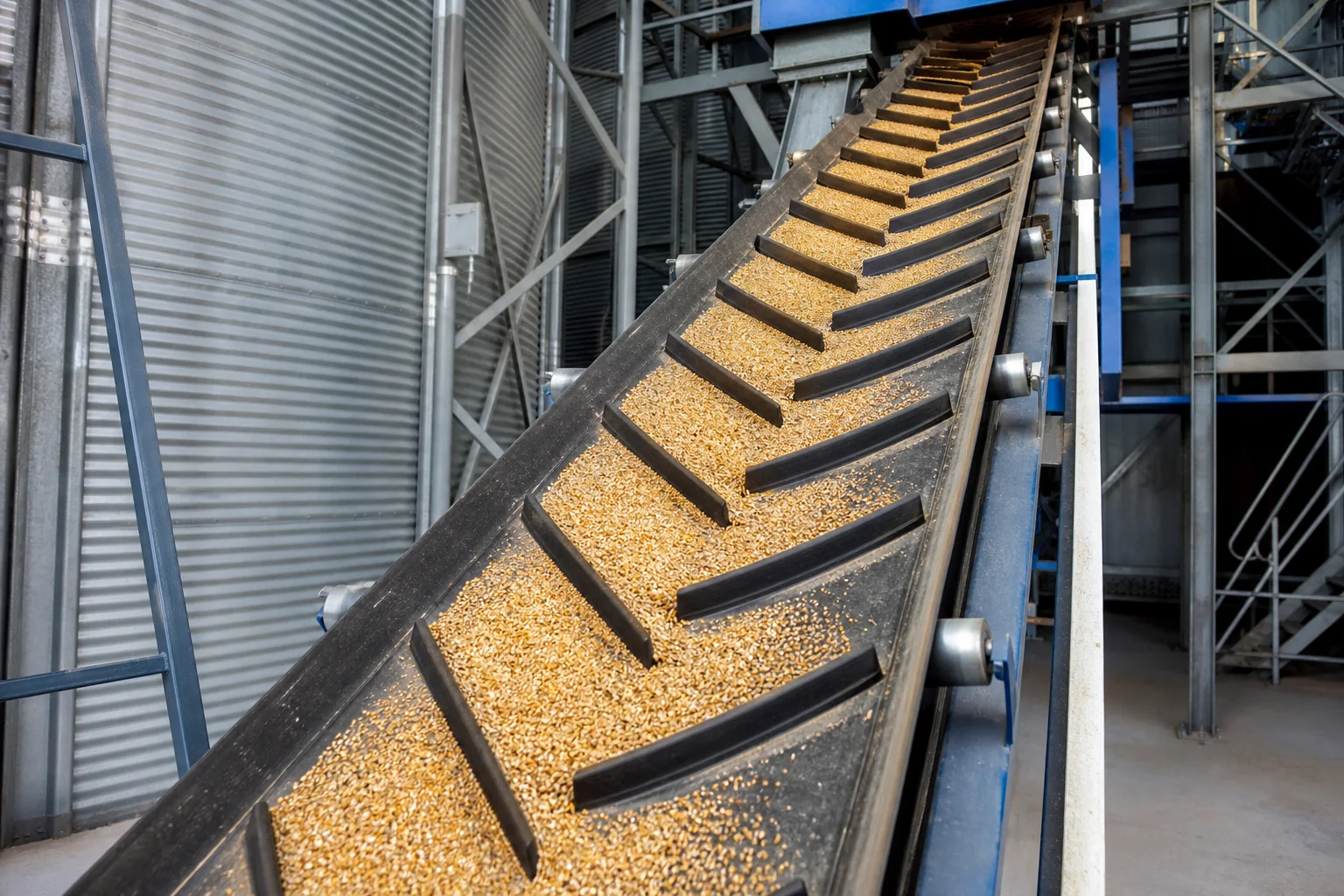

Для похилого транспортування
Рельєфні ребра збільшують зчеплення вантажу зі стрічкою, тому шевронне виконання застосовують там, де гладка поверхня не забезпечує стабільного переміщення. Рішення підходить для елеваторів, агропідприємств, кар’єрів, складів, сортувальних і виробничих ліній.

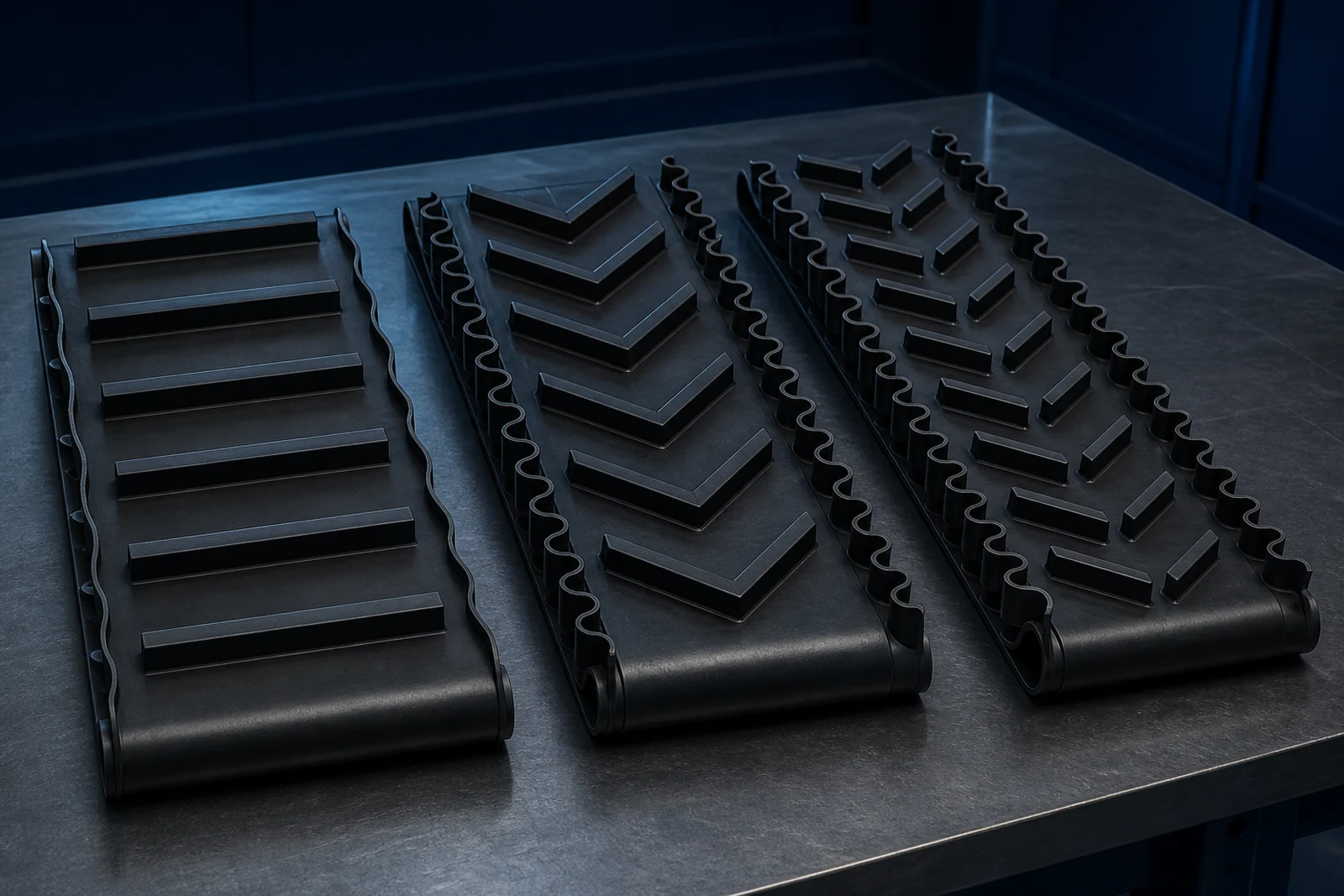

Фото різних профілів
Великий вибір профілів шеврона
Підбираємо рисунок профілю відповідно до матеріалу, його фракції, кута нахилу, швидкості стрічки та способу розвантаження.

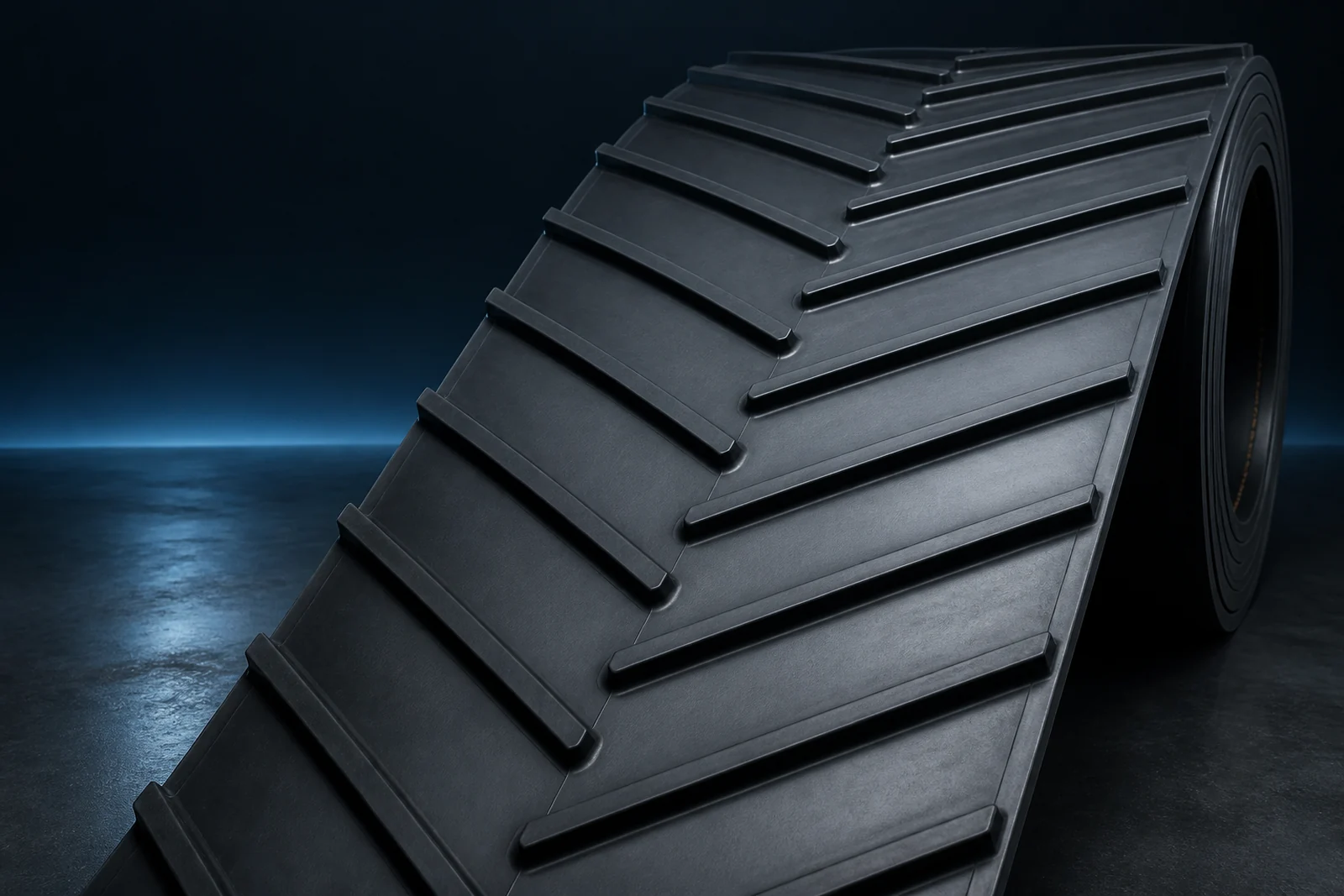

Закритий V-профіль
Суцільний рисунок краще утримує сипкий вантаж під час підйому.
Крутіші підйомиU-подібний профіль
Формує комірки для стабільного переміщення гранул, насіння та сипких продуктів.
Агро · гранулиY-подібний профіль
Розгалужений рисунок допомагає центрувати потік матеріалу на стрічці.
Сипкі матеріалиC-подібний профіль
Варіант із відкритими секціями для контрольованого перенесення матеріалу.
Індивідуальний підбірБагаторядний Multi-V
Кілька рядів коротких шевронів для рівномірного розподілу вантажу по ширині.
Широкі стрічкиПрямі поперечні ребра
Високі або низькі планки для штучних вантажів, коробок, мішків і великих фракцій.
Мішки · коробкиХвилястий профіль
Безперервний хвилястий рисунок для плавного проходження барабанів і зменшення вібрацій.
Плавний хідКовшовий профіль
Повторювані комірки для дрібних сипких матеріалів і роботи під нахилом.
Дрібна фракціяНизький шеврон
Для помірних кутів нахилу, невеликої фракції та спокійного повернення стрічки.
До 15 ммСередній шеврон
Універсальне виконання для зерна, комбікорму, піску та промислових матеріалів.
25–32 ммВисокий шеврон
Для великих фракцій і складних похилих ділянок; параметри перевіряються розрахунком.
До 50 мм — за запитомВисота профілю
НизькийДля невеликих кутів і дрібної фракції.
15 ммПоширений профіль для зерна та легких сипких матеріалів.
25–32 ммДля підвищеного кута й більшої продуктивності.
До 50 ммСпеціальні важкі виконання — після перевірки параметрів.
Точний профіль визначається не лише кутом нахилу. Враховуємо фракцію, вологість, насипну щільність, швидкість, ширину стрічки та діаметр барабанів.
Технічні характеристики
| Тип | Гумотканинна стрічка з формованим шевронним профілем |
|---|---|
| Профіль | Відкритий або закритий V-подібний; конфігурація підбирається під вантаж |
| Висота шеврона | 15, 25 або 32 мм; інші виконання — за запитом |
| Ширина стрічки | 400–1600 мм, залежно від виконання |
| Кут транспортування | До 40° — залежить від матеріалу, профілю та умов роботи |
| Температура | Стандартне виконання: від −30 °C до +80 °C |
| Каркас | EP гумотканинний, клас міцності підбирається за навантаженням |
| Стикування | Гаряча вулканізація або механічне з’єднання |
Наявні типорозміри та точні характеристики уточнюються під час прорахунку. Параметри залежать від виробника й конкретного виконання.
Перевірені параметри та умови
- Профіль підбираємо за видом вантажу, фракцією та кутом нахилу
- Доступні профілі висотою 15, 25 або 32 мм; інші виконання — за запитом
- Ширина залежно від виконання: 400–1600 мм
- Враховуємо швидкість стрічки, навантаження та діаметр барабанів
- Точні характеристики залежать від виробника та погодженого виконання
Як підібрати стрічку
Для точного прорахунку вкажіть вид і фракцію вантажу, кут нахилу транспортера, ширину та довжину стрічки, швидкість руху, температуру й бажаний спосіб стикування. Якщо частина параметрів невідома, наш фахівець допоможе їх визначити.
